Fischer FDN II 6/5 & 6/35 Deckennägel Stahl galvanisch verzinkt

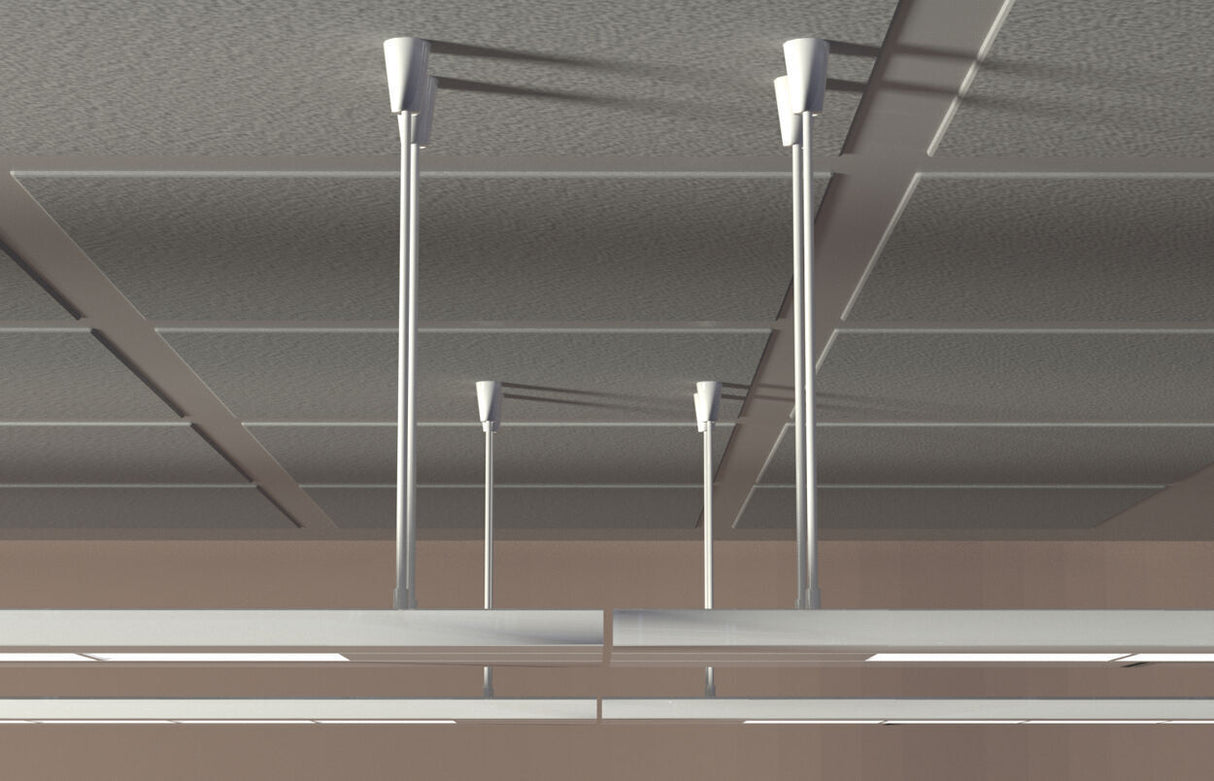

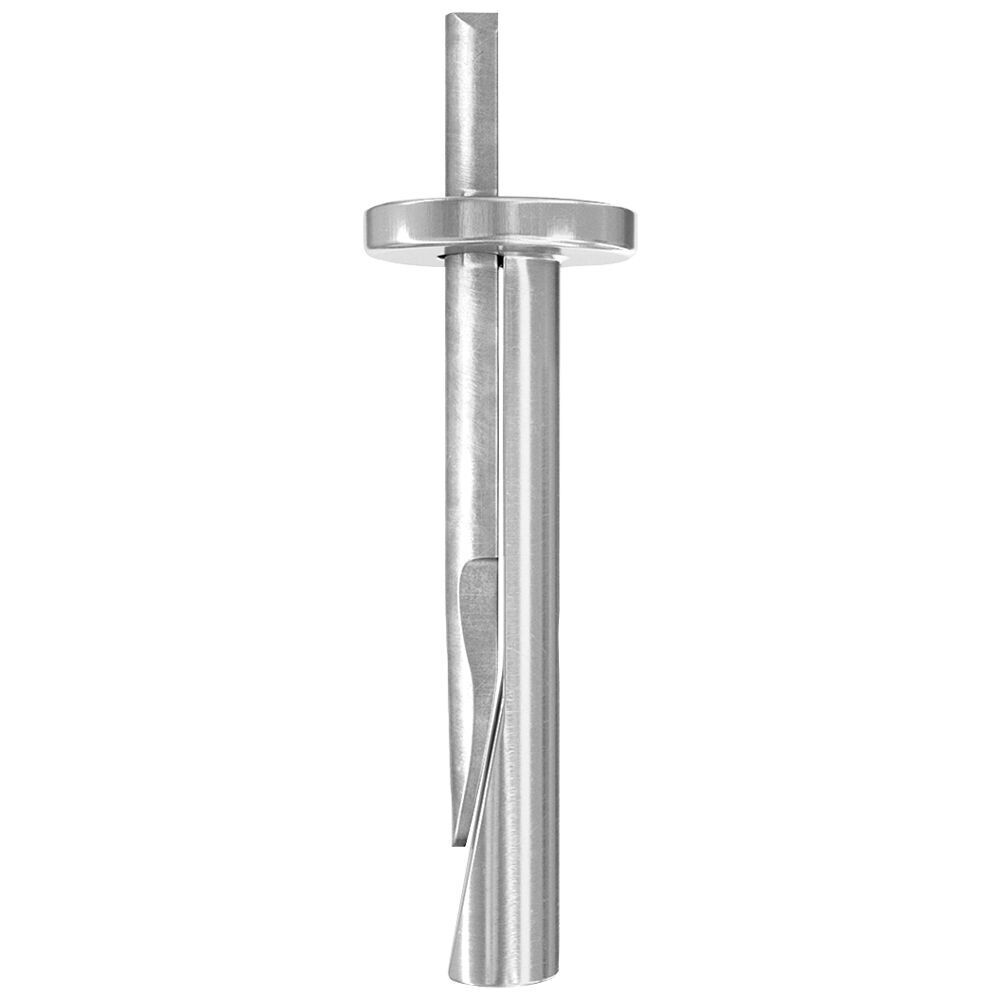

Der fischer Deckennagel FDN II ist ein Durchsteckanker aus galvanisch verzinktem Stahl. Der FDN II ist zugelassen für Mehrfachverankerungen von nicht tragenden Systemen in Beton. Der fischer Deckennagel FDN II ist ideal, um Draht- und Noniusabhänger für abgehängte Decken, Lüftungsleitungen und Metallprofile in gerissenem Beton zu verankern. Die Europäische Technische Bewertung und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Deckennagel wird zeitsparend in der Durchsteckmontage gesetzt und mit dem Hammer ins Bohrloch geschlagen.

FDN 6/5:

• Bohrernenndurchmesser: 6mm

• Ankerlänge: 40mm

• Max. Dicke des Anbauteils: 5mm
• Min. Bohrlochtiefe ohne Bohrlochreinigung: 47mm
• Min. Bohrlochtiefe mit Bohrlochreinigung: 42mm
• Kopf Durchmesser: 15mm

FDN 6/35:

• Bohrernenndurchmesser: 6mm

• Ankerlänge: 70mm

• Max. Dicke des Anbauteils: 35mm
• Min. Bohrlochtiefe ohne Bohrlochreinigung: 77mm
• Min. Bohrlochtiefe mit Bohrlochreinigung: 72mm
• Kopf Durchmesser: 15mm

Eigenschaften

• Das einfache Wirkprinzip ermöglicht die wirtschaftliche Schlagmontage.
• Die geringe Setztiefe des FDN ermöglicht mit wenigen Hammerschlägen eine zeit- und kraftsparende Montage und verhindert Bewehrungstreffer.
• Der bündig versenkte Spreiznagel kennzeichnet die vollständige Verspreizung des Ankers und stellt dadurch die minimale Verschiebung unter Last sicher.
• Der fischer FDN darf nach Zulassung auch ohne Bohrlochreinigung gesetzt werden. Hierfür ist die Bohrlochtiefe um 5 mm zu erhöhen.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung und spart somit Zeit.

Einsatzbereich

• Zugelassen für Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nicht tragenden Systemen
• Geeignet für Beton C12/15 & Naturstein mit dichtem Gefüge

Zulassungen

• ETA-17/0736
• DoP No. 0374

Projekte

• Draht- und Noniusabhänger
• Lüftungsleitungen
• Leisten
• Metallprofile
• Lochbänder
• Unterkonstruktionen aus Metall

Montage

• Der FDN ist geeignet für die Durchsteckmontage.
• Den Deckennagel FDN mit einem Hammer bis zum Anschlag in das Bohrloch eintreiben. Dabei noch nicht auf den Spreizkeil schlagen.
• Anschließend den Spreizkeil bündig bis zum Nagelkopf eintreiben. Dadurch verspreizt sich der FDN und verspannt sich gegen die Bohrlochwand.
