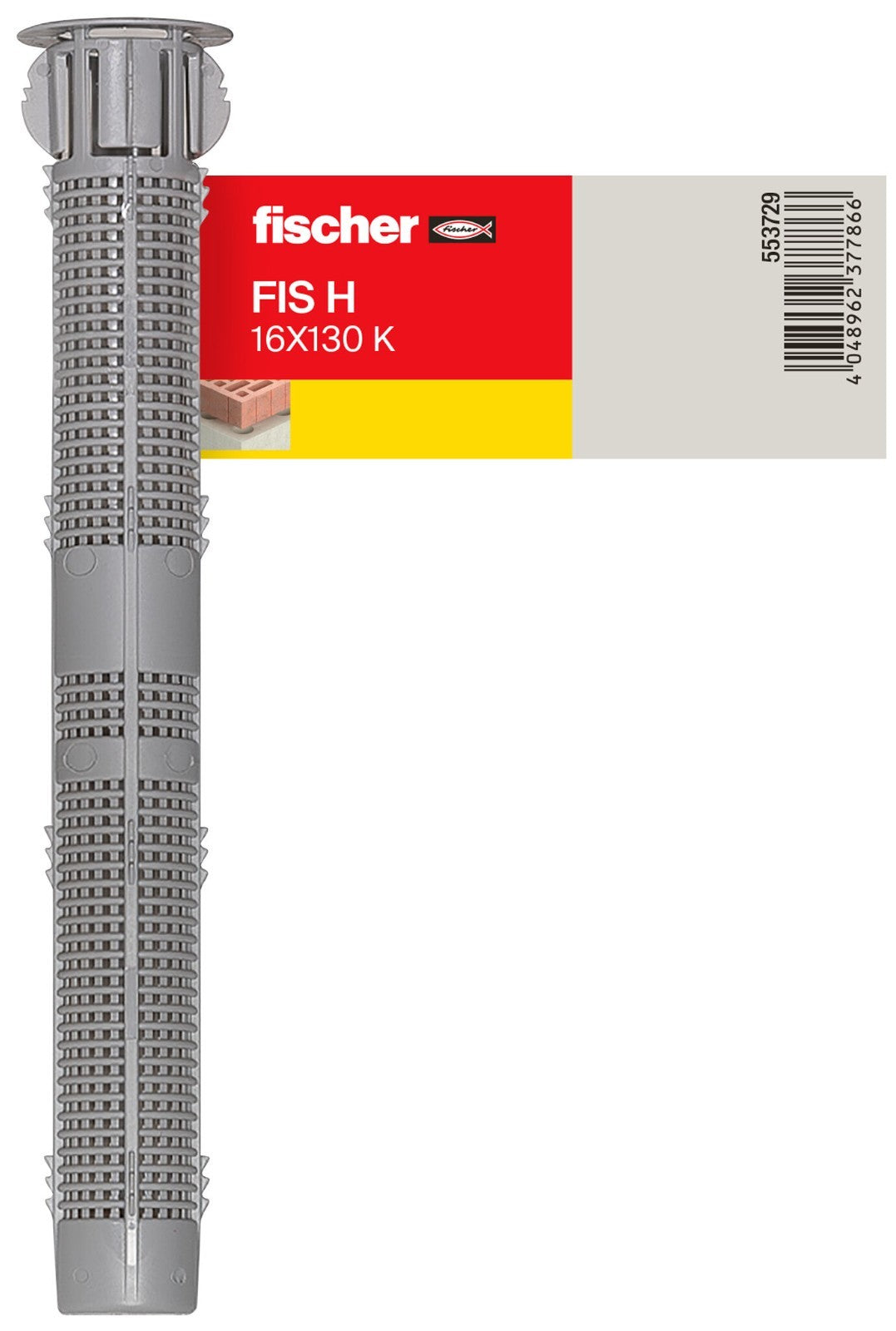

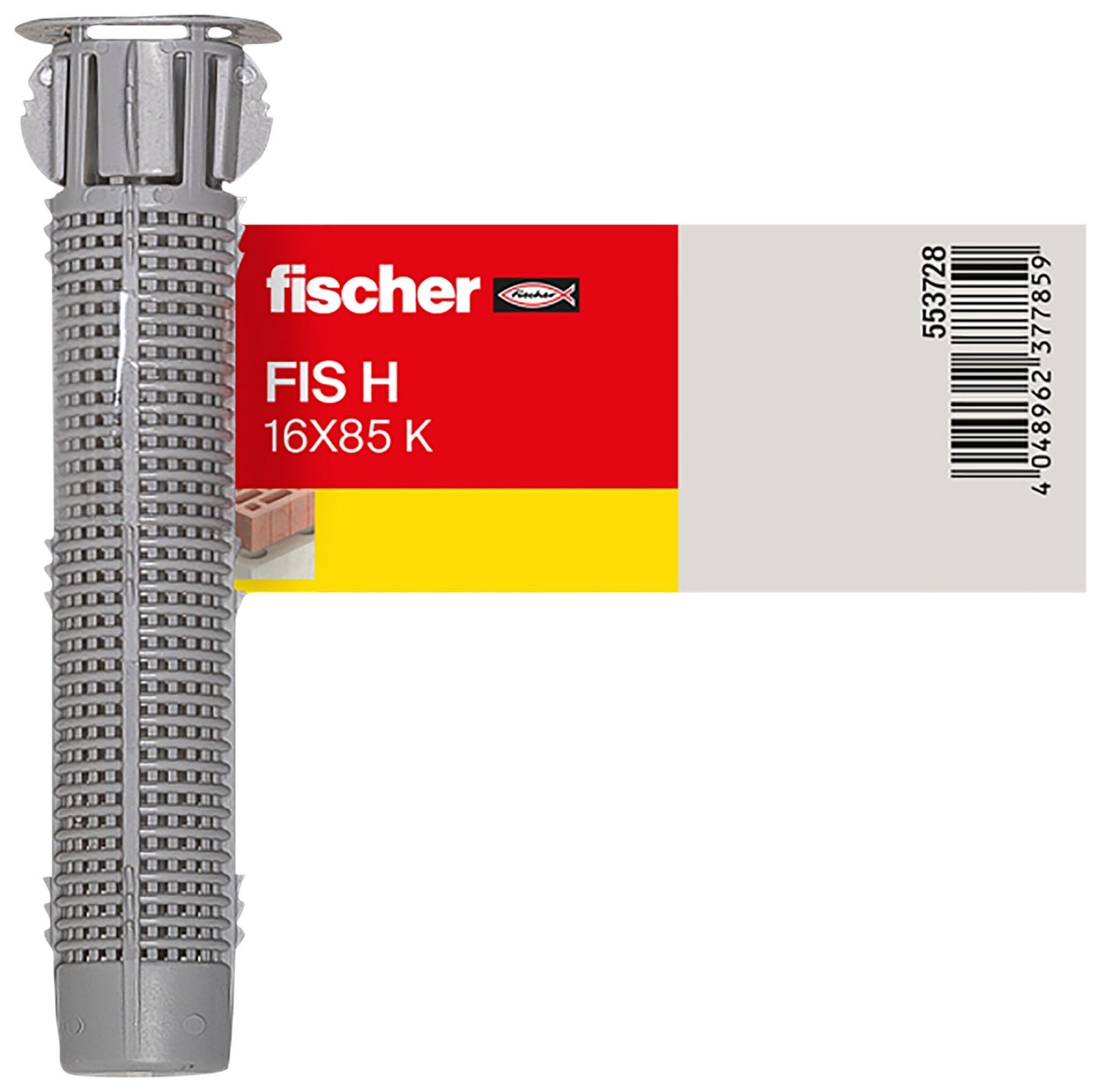

Fischer Injektions-Ankerhülse FIS H K Siebhülse

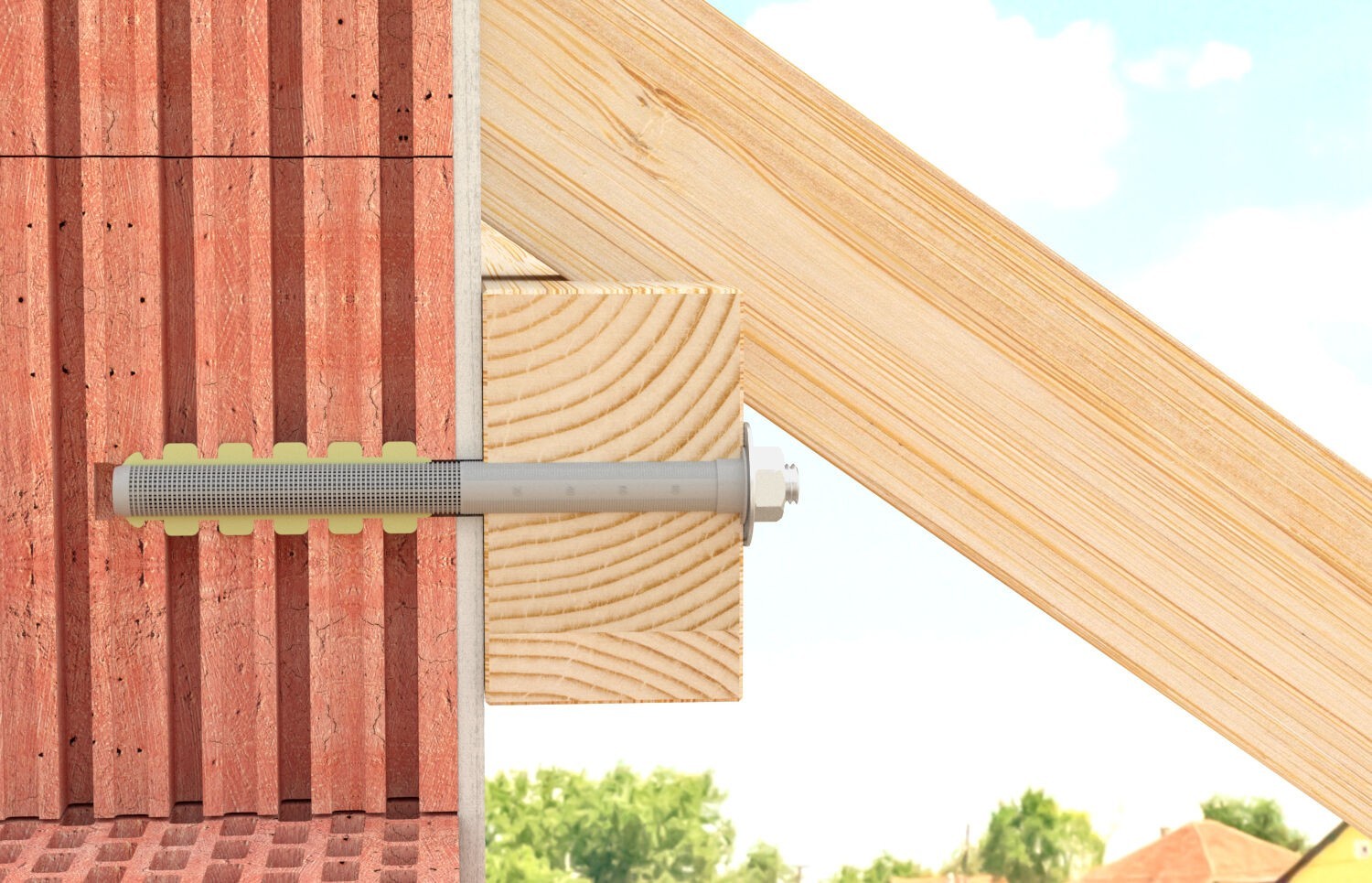

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V Plus, FIS VW HIGH SPEED und Multifunktionsmörtel verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Eigenschaften

• Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Montagemörtel FIS VL und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
• Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
• Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
• Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
• Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Einsatzbereich

Zugelassen für

• Hochlochziegel
• Hohlblock aus Leichtbeton
• Hohlblock aus Beton
• Kalksandlochstein
• Kalksandvollstein
• Vollziegel

Geeignet für

• Bimshohlstegdielen
• Hohlkörperdecken und andere Lochsteine
• Vollbims und andere Vollbaustoffe

Zulassungen

• ETA-15/0263
• ETA-10/0383
• ETA-14/0471
• ETA-20/0729
• DoP No. 0195
• DoP No. 0189
• DoP No. 0273
• DoP No. 0381

Projekte

• Verankerungen in Lochstein-Mauerwerk mit den Injektionsmörteln FIS V

Montage

• Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V, FIS V HIGH SPEED, FIS V LOW SPEED verwendet werden. FIS P kann ohne Zulassung verwendet werden.
• Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
• Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.

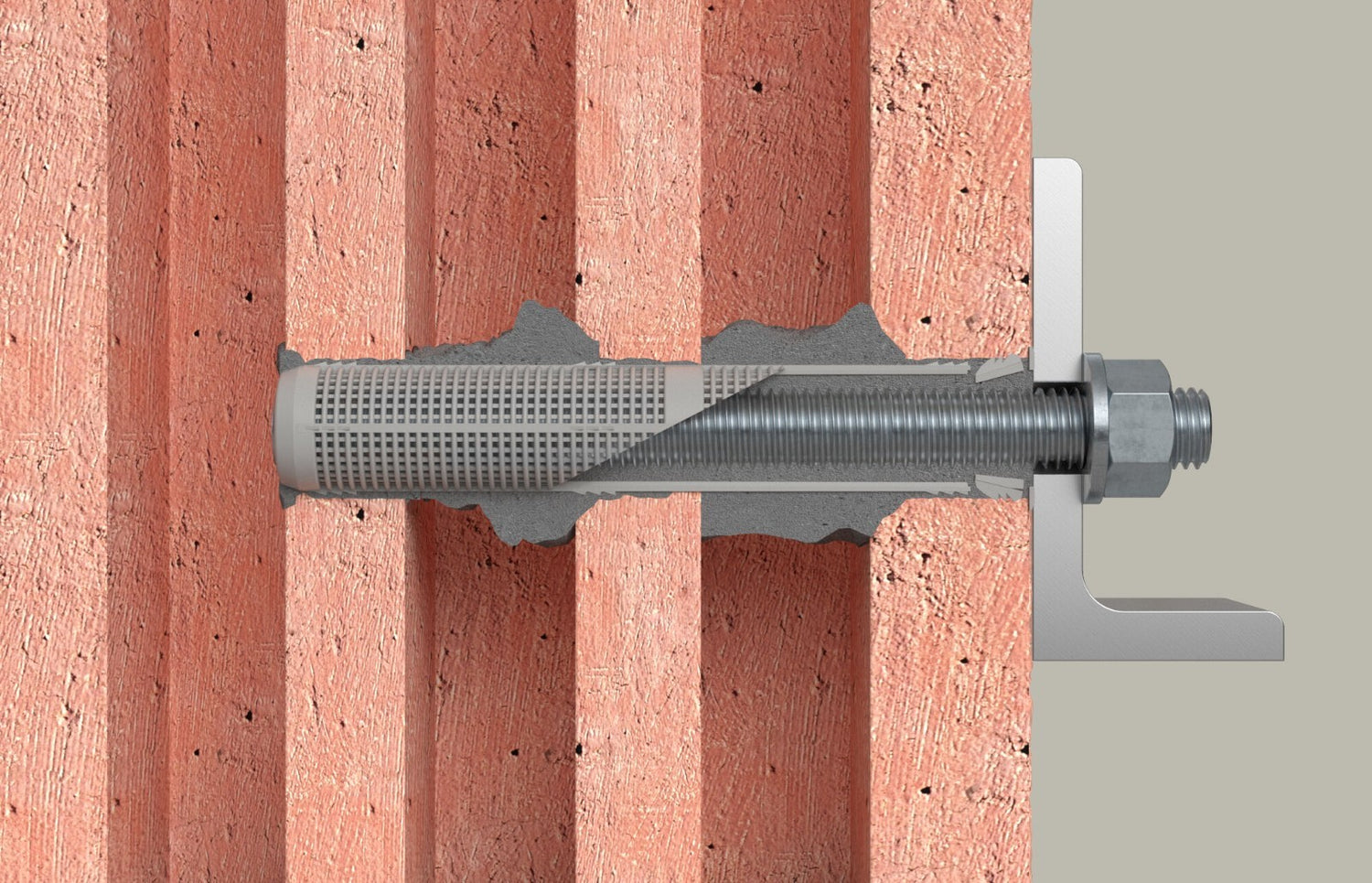

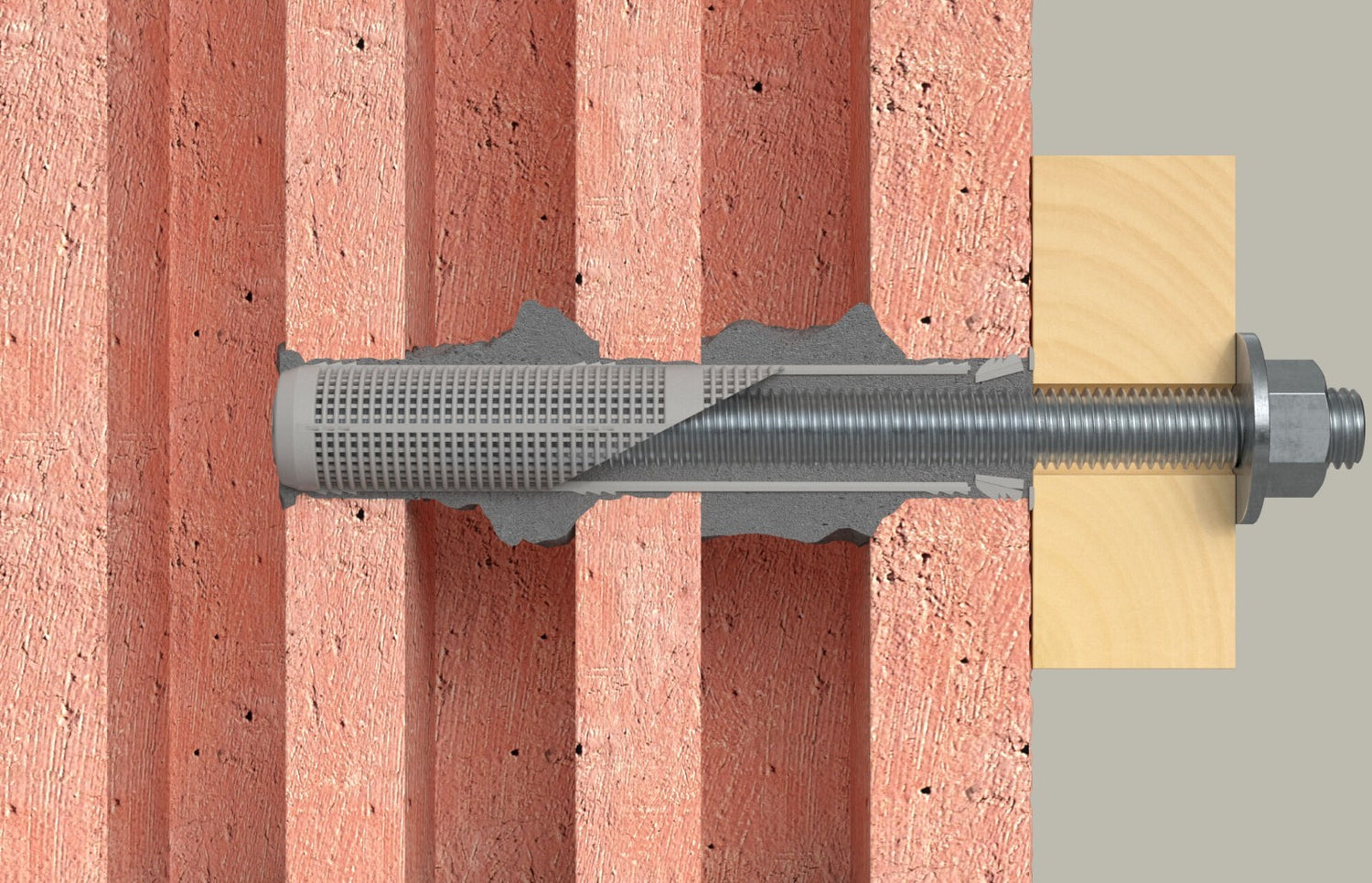

• Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
