fischer Nagelanker FNA II Einschlaganker

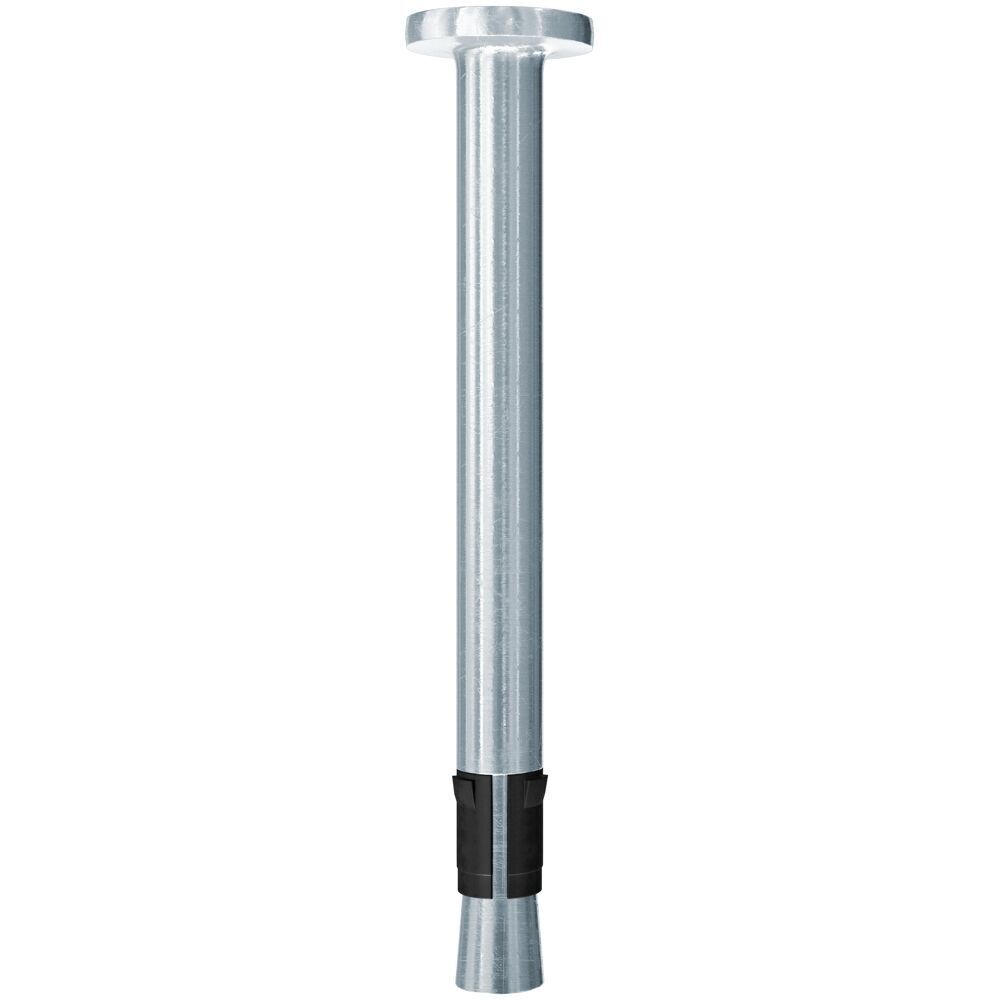

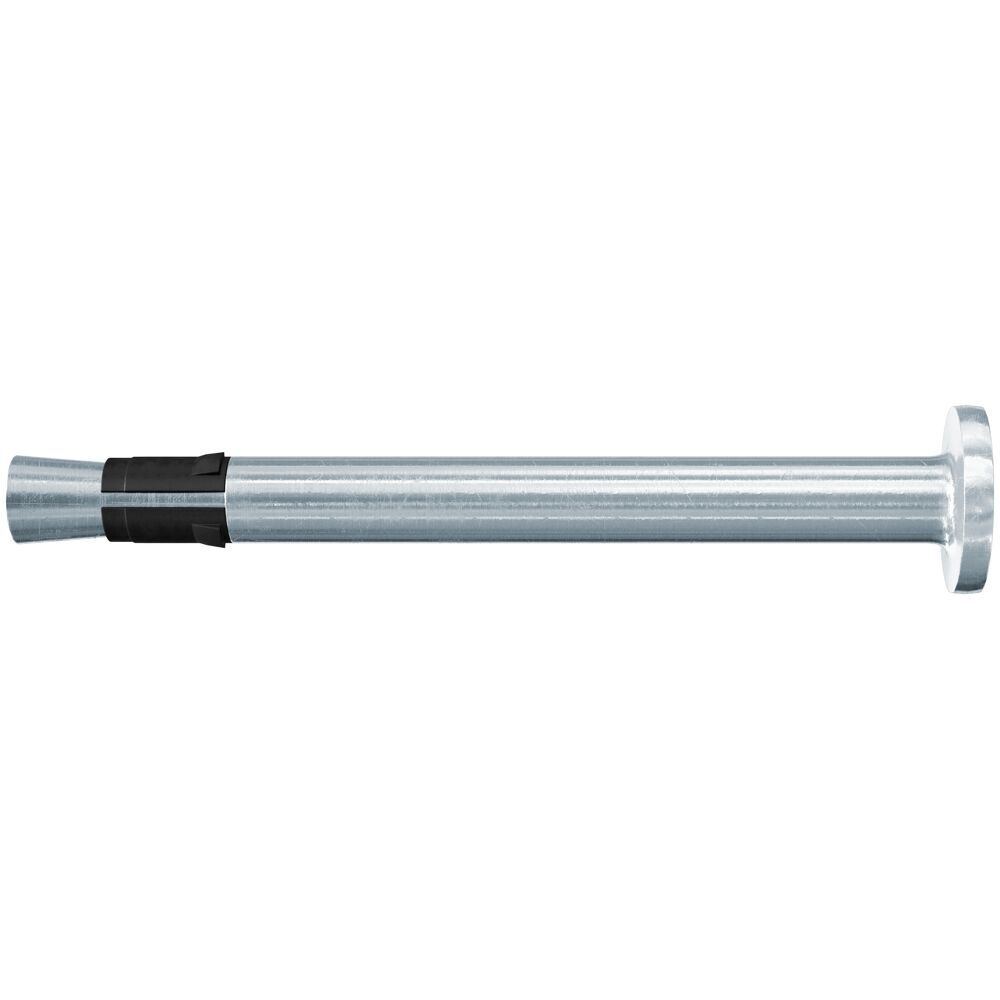

Der fischer Nagelanker FNA II mit Nagelkopf wird aus galvanisch verzinktem, nicht rostendem und hoch korrosionsbeständigem Stahl hergestellt. Der FNA II ist vor allem für die Verankerung von Brandschutzbekleidungen, Lüftungsleitungen, Metallschienen und Unterkonstruktionen geeignet. Die Europäische Technische Bewertung und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der FNA wird mit wenigen Hammerschlägen oder mit dem Bohrhammer zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch.

Eigenschaften

• Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
• Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
• Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
• Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.
• Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.

Einsatzbereich

• Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
• Kalksand-Vollstein
• Naturstein mit dichtem Gefüge
• Spannbeton-Hohlplattendecken

Projekte

• Brandschutzplatten
• Brandschutzbekleidungen

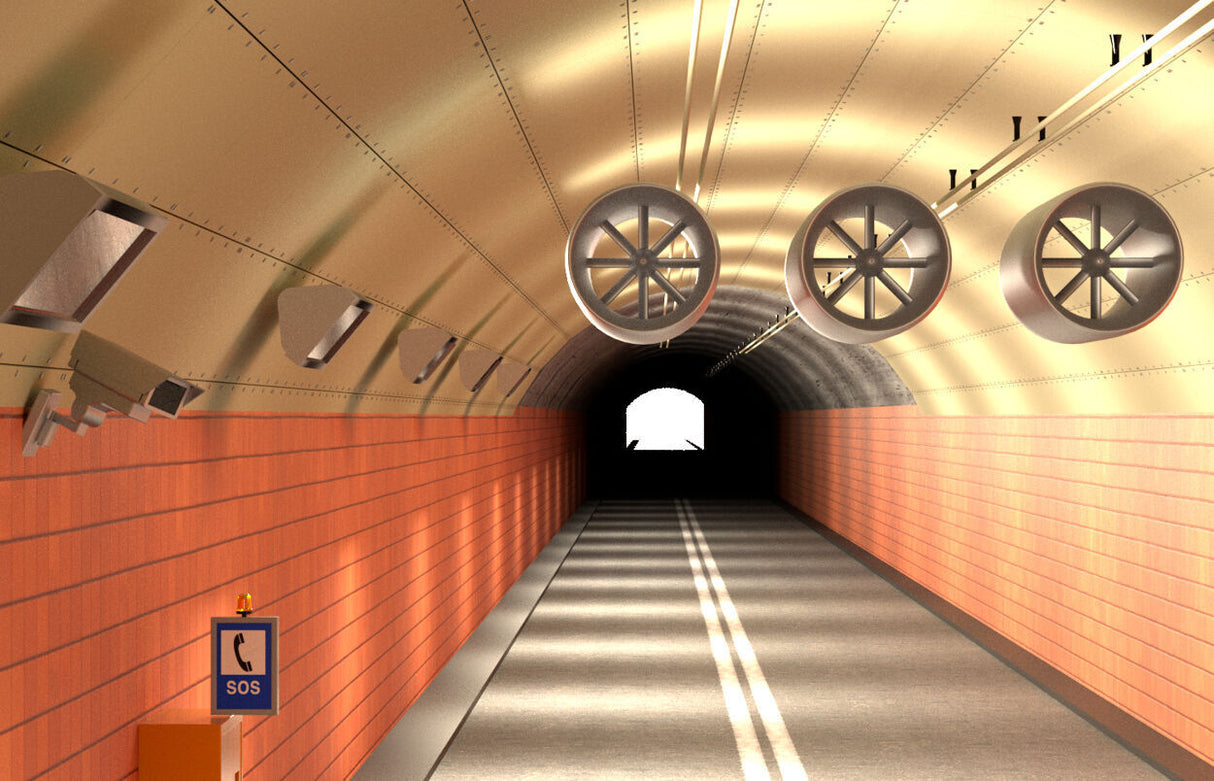

• Lüftungsleitungen

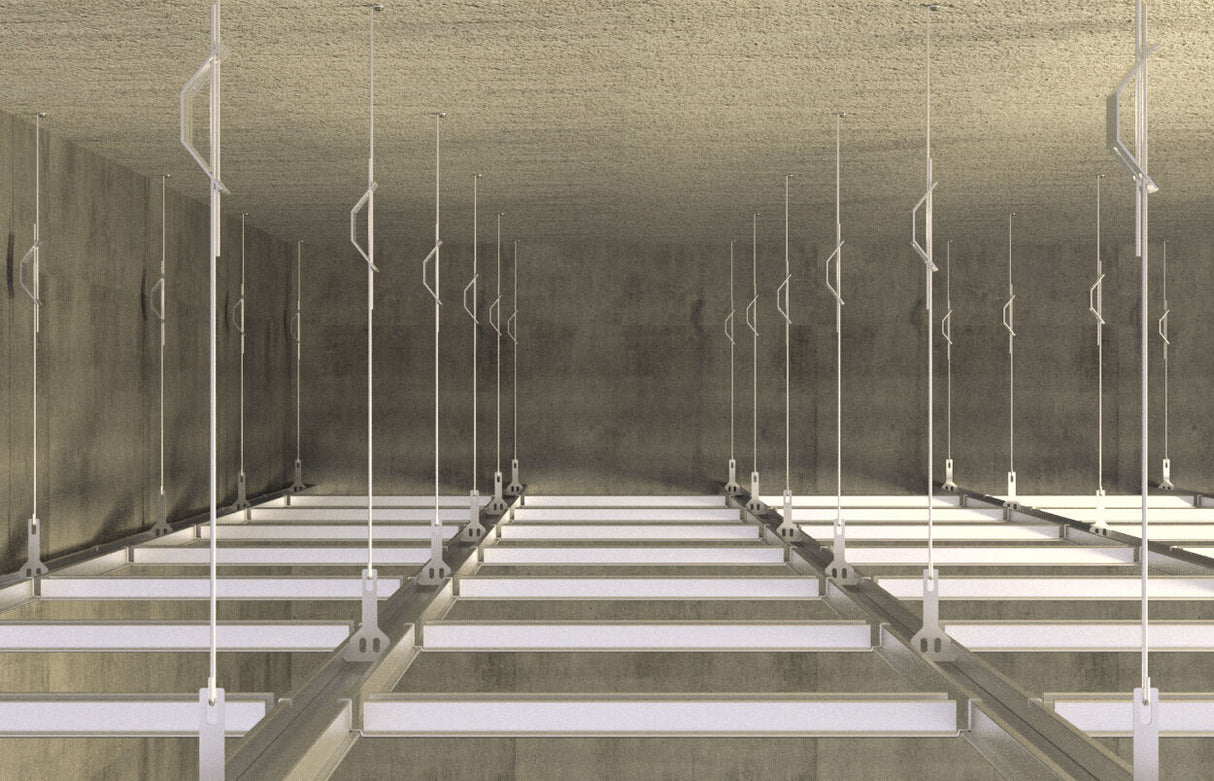

• Draht- und Noniusabhänger
• Montageschienen
• Metallschellen
• Unterkonstruktionen aus Holz und Metall

Zulassungen

• ETA-06/0175
• DoP No. 0235
• GS 6.1/21-076-1

Montage

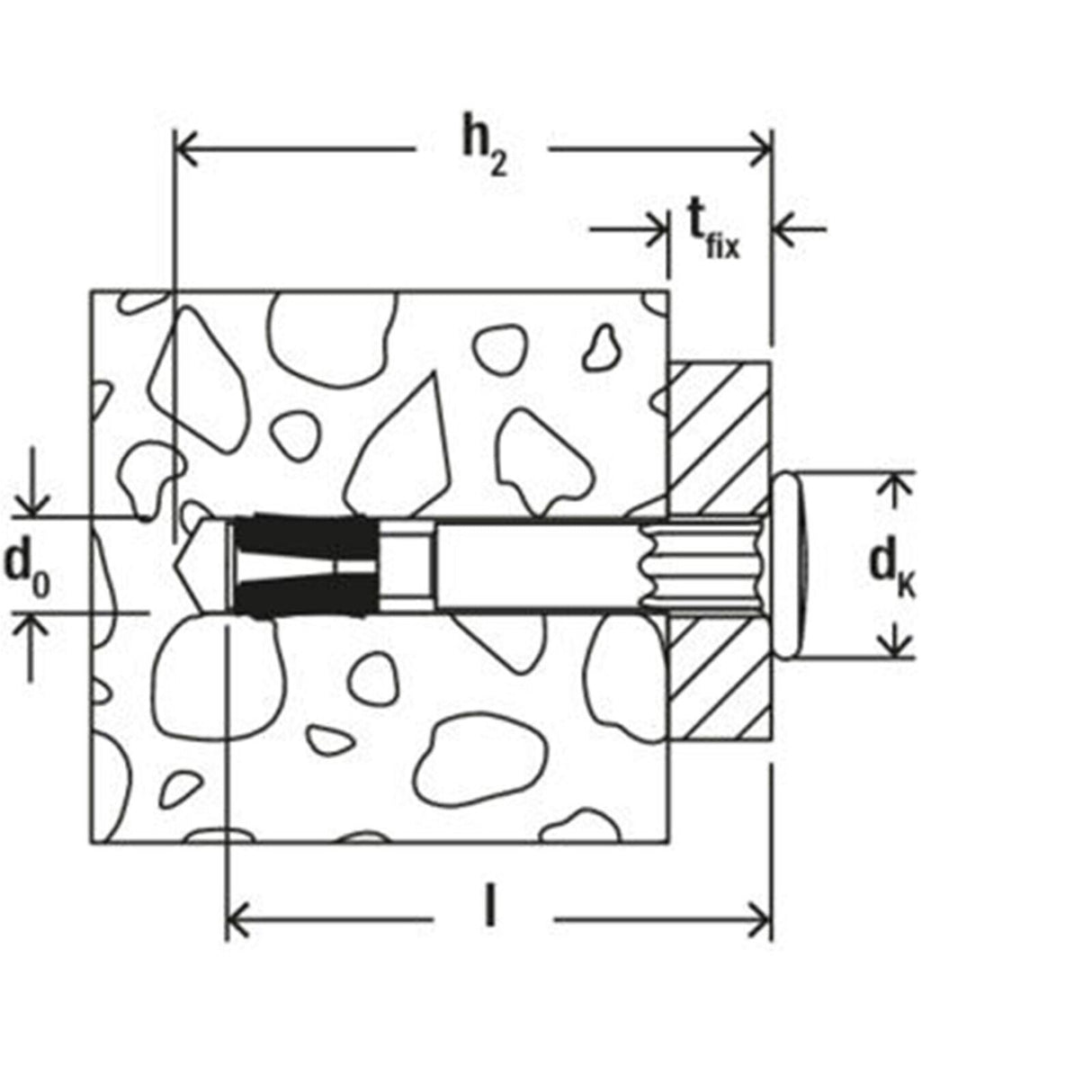

• Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.
• Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Erhältliche Setzwerkzeuge:
  FNA S-SBO zum Aufstecken auf den Bohrer,
  FNA S-SDS für die Serienmontage mit einem Bohrhammer,
  FNA S-H für die manuelle Installation von Montageschienen.

Bildquelle: Unternehmergruppe fischer
