fischer Schwerlastanker TA M6 M8 M12 galvanisch verzinkt Stahl Schwerlastdübel

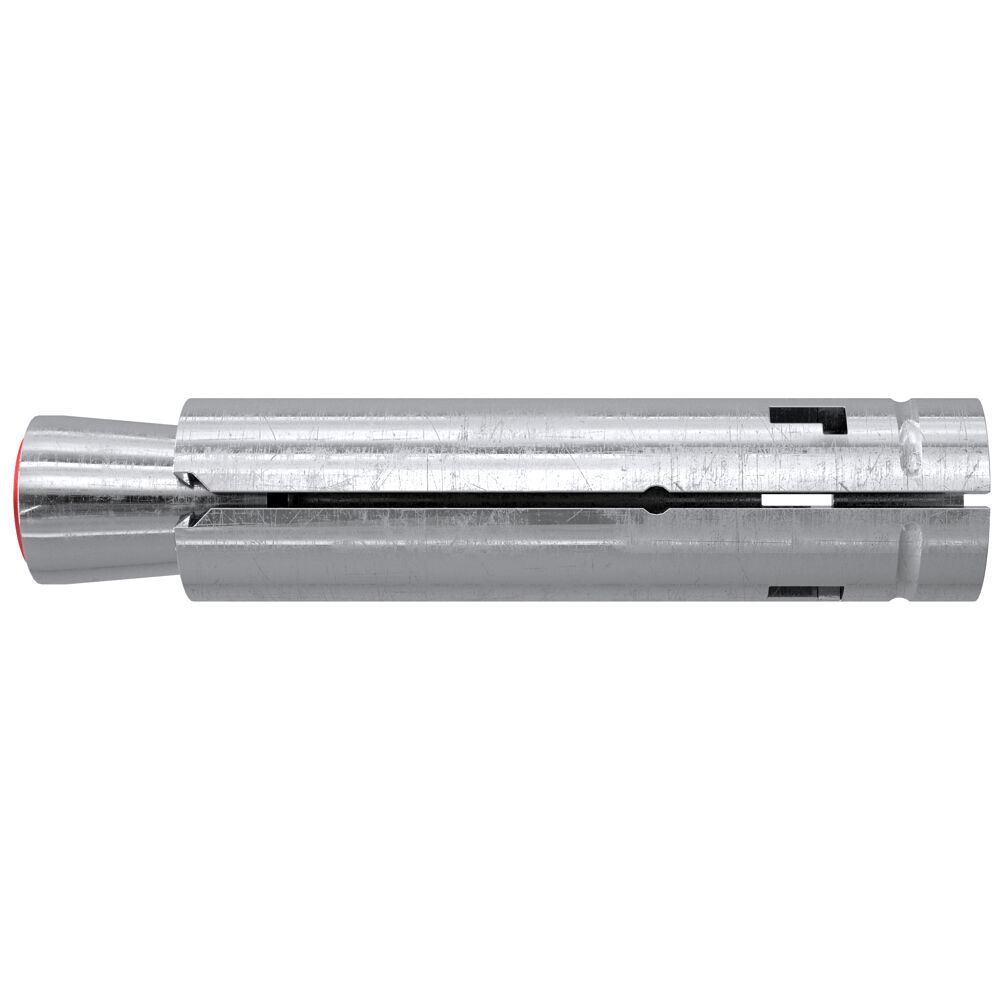

Der fischer Schwerlastanker TA M ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Der Schwerlastanker ist ideal für die Verankerung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton. Die optimierte Ankergeometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Die Kunststoffkappe schützt vor Verschmutzung des Gewindes. Dieses bleibt dadurch gängig.

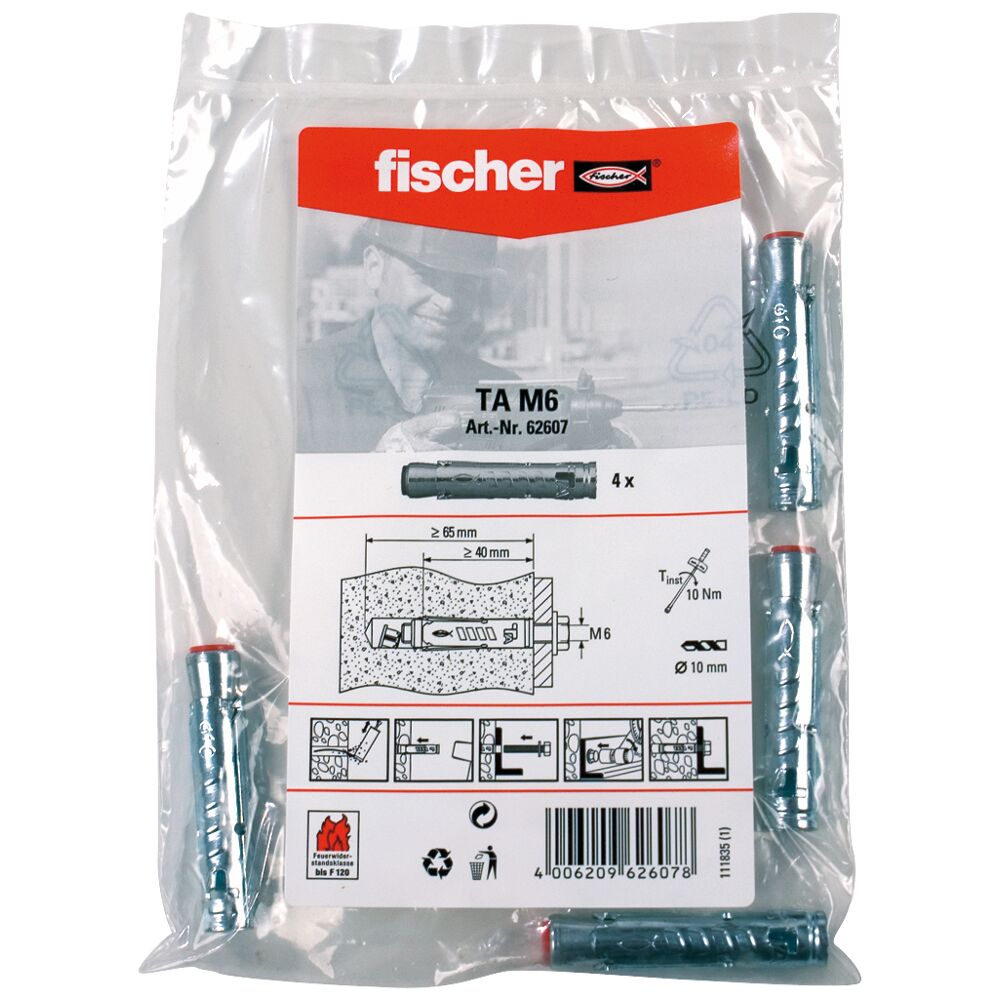

TA M6 x 49mm

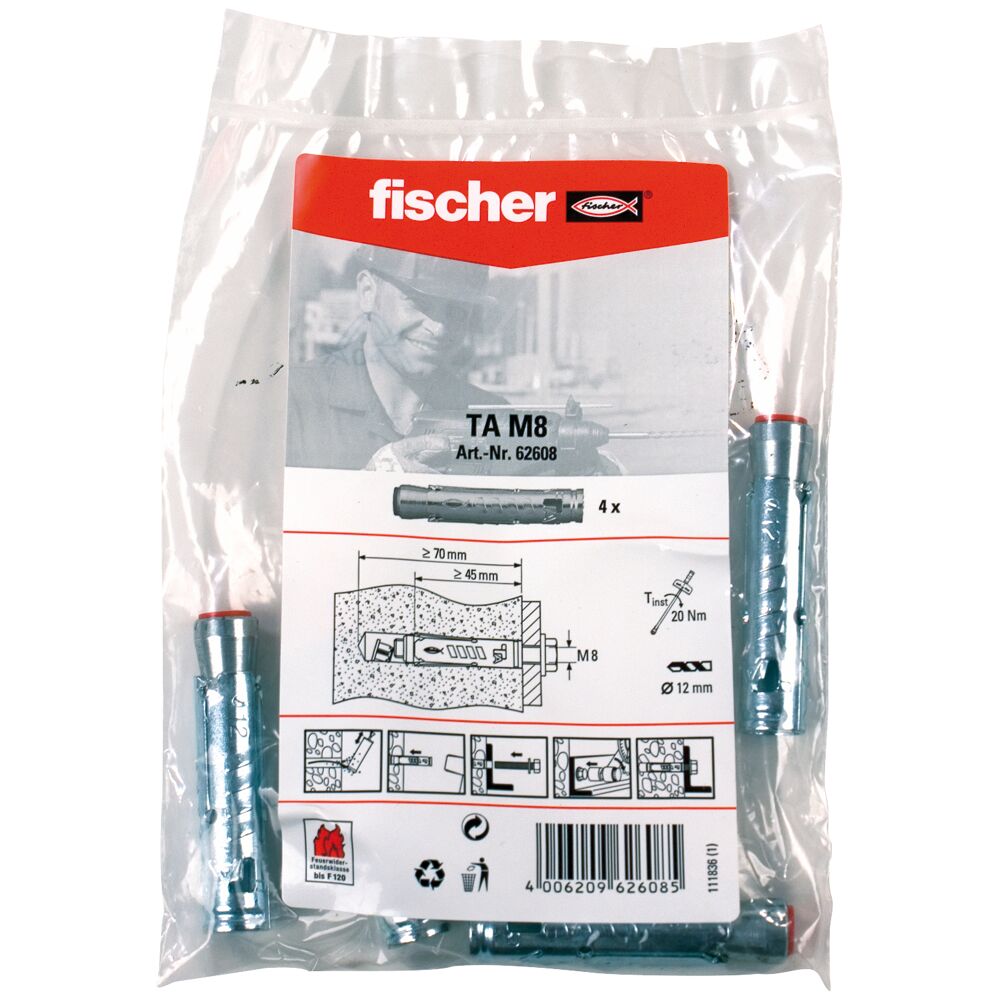

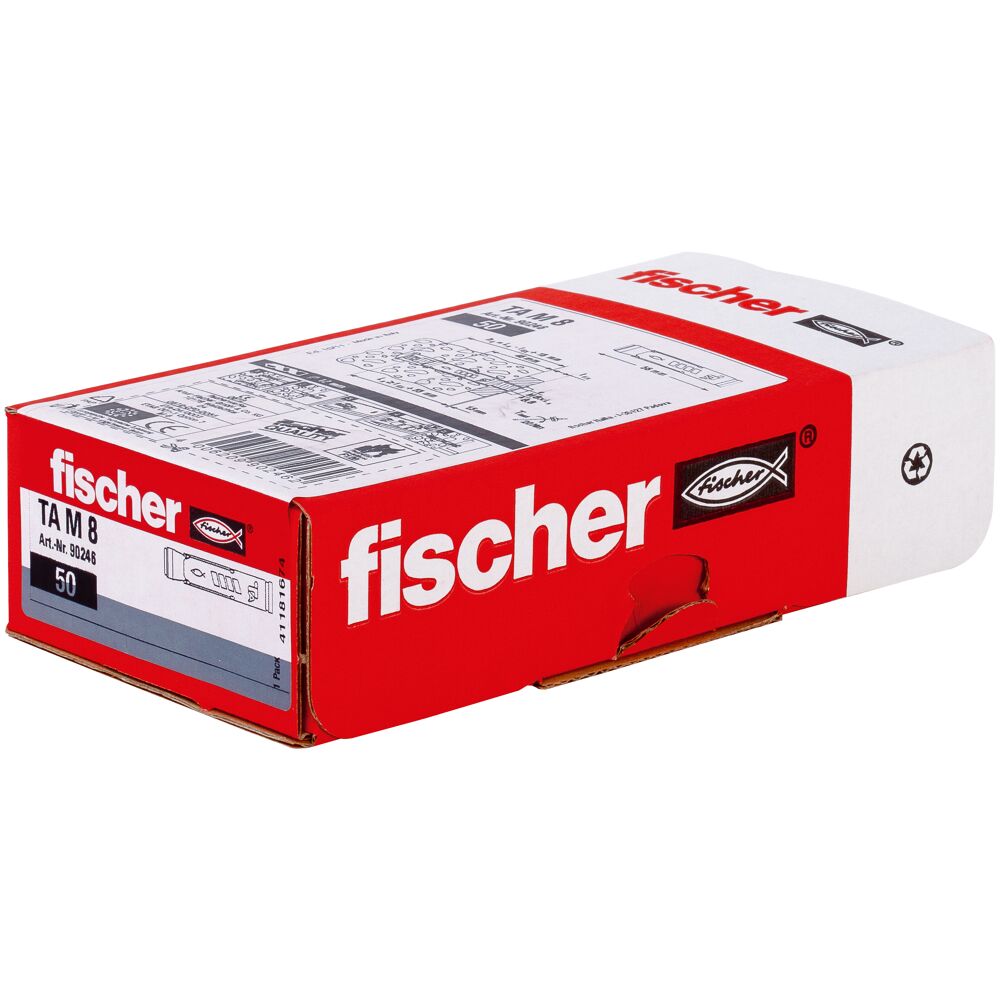

TA M8 x 56mm

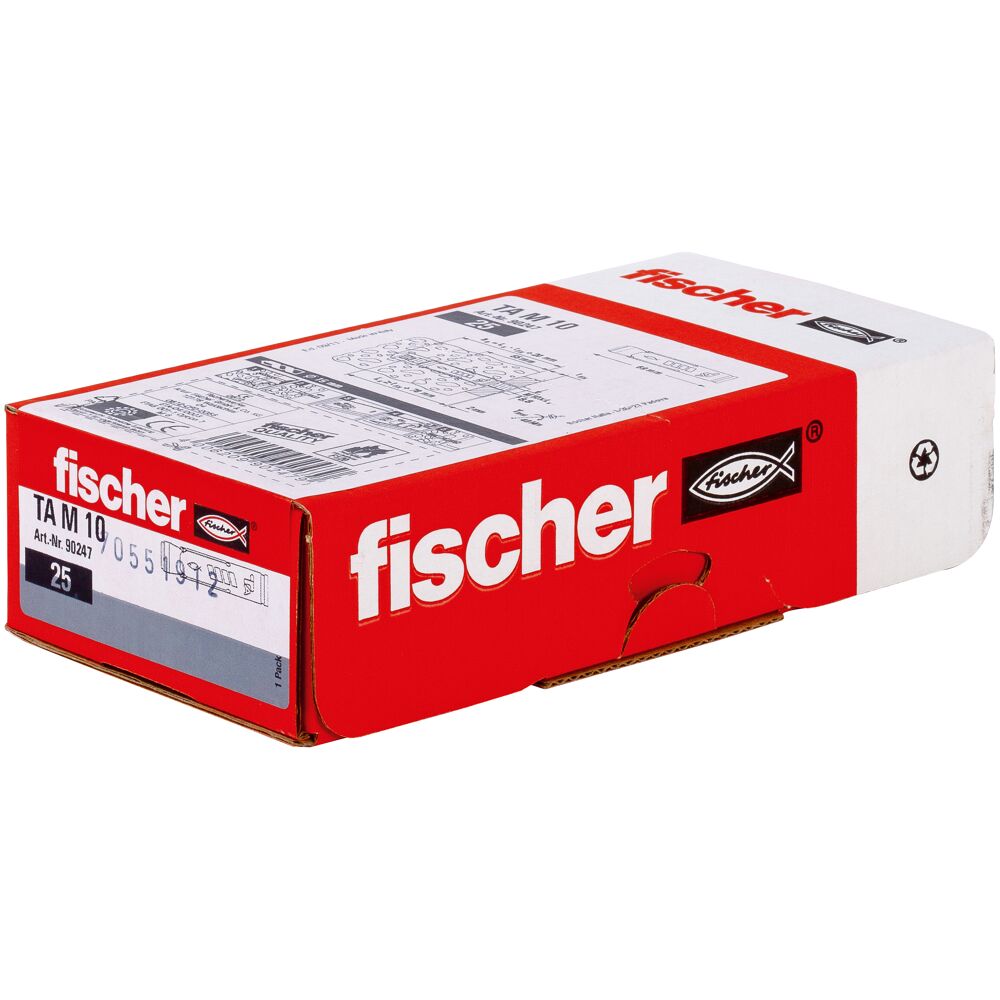

TA M10 x 69mm
TA M12 x 86 mm

Eigenschaften

• Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
• Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.
• Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
• Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.

Einsatzbereich

• Beton C20/25 bis C50/60, ungerissen
• Beton C12/15
• Naturstein mit dichtem Gefüge

Projekte

• Stahlkonstruktionen
• Handläufe
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Abstandskonstruktionen

Zulassungen

• ETA-04/0003
• DoP No. 0263

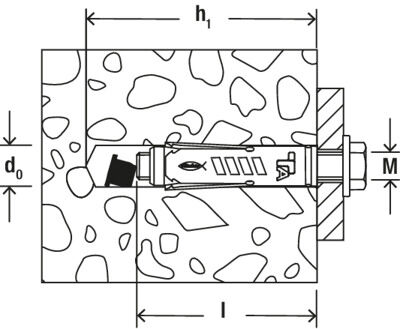

Montage

• Der TAM ist geeignet für die Vorsteckmontage.
• Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
• Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.
