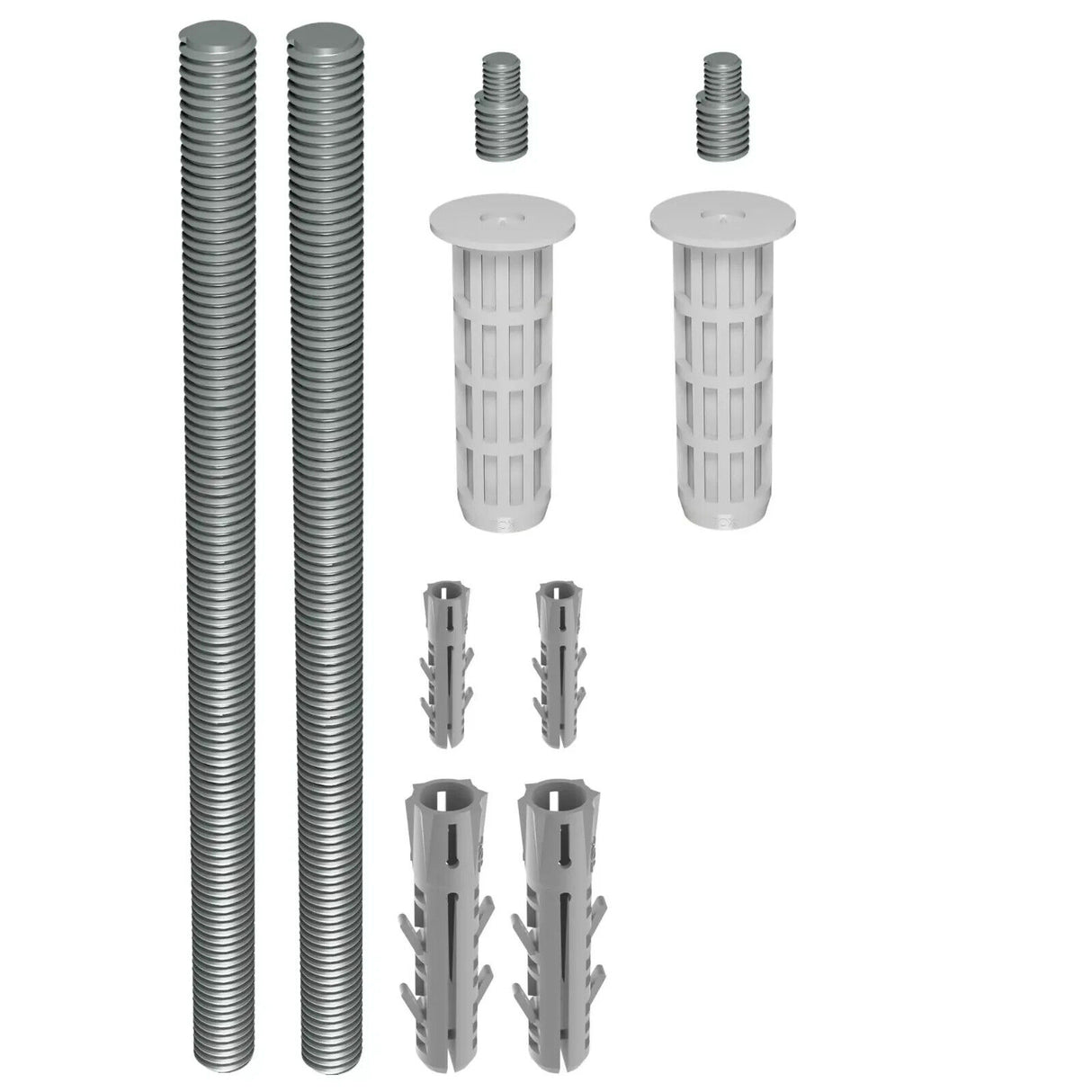

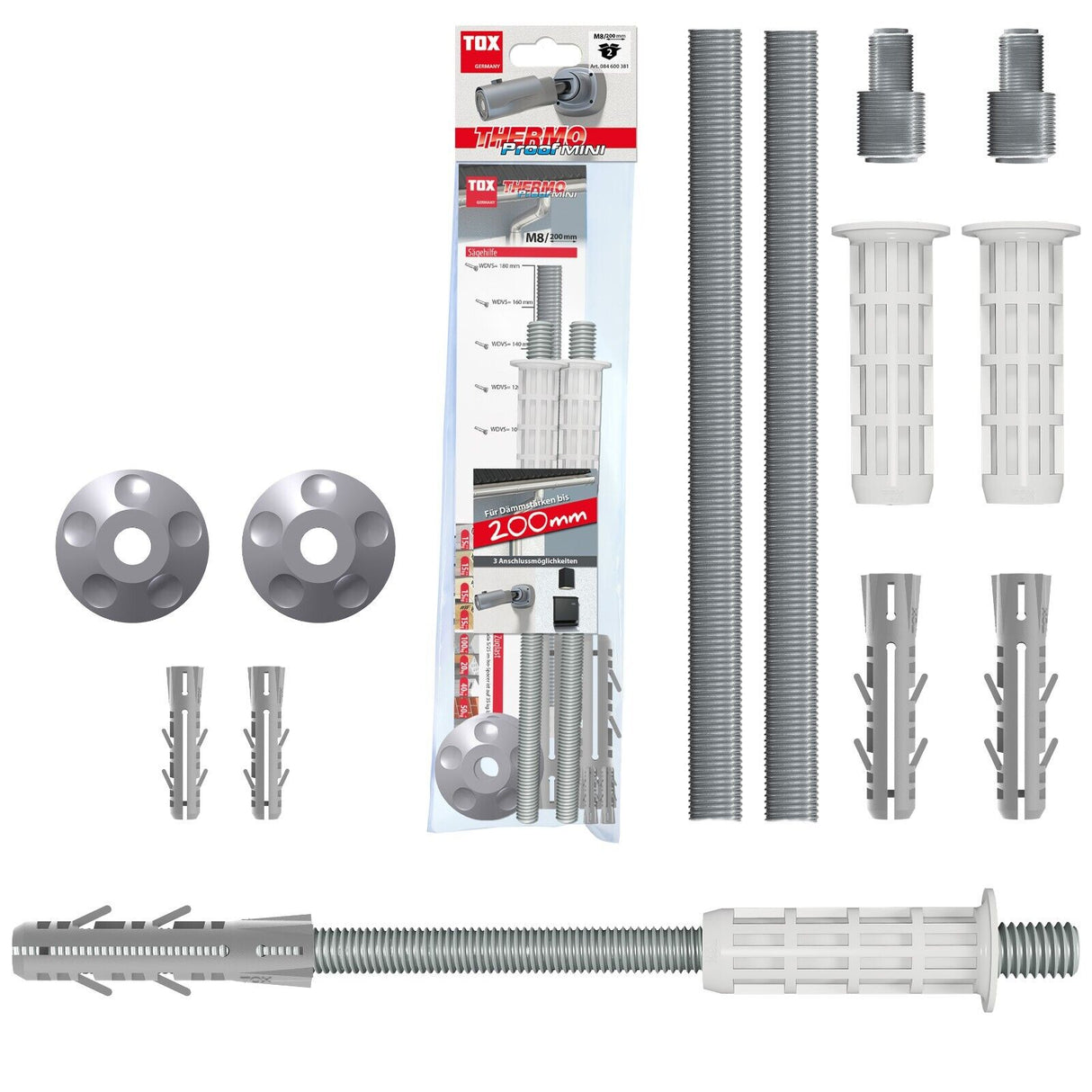

TOX Thermo Proof Mini M8x120 / M8x200 Abstandsmontagesystem WDVS

Eigenschaften

• Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle
• Für Dämmstoffstärken von 50-120mm
• Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm)
• Keine Wärmebrücke
• Keine Druckbelastung auf die Fassade
• Schlanke Kopfgeometrie für unsichtbare Befestigungen

• Der Thermo Proof Mini M8x120 für Dämmstoffstärken 50-120mm
• Der Thermo Proof Mini M8x200 für Dämmstoffstärken 50-200mm

ACHTUNG: 20er & 50er Pakete sind ohne TOX Flexi Cap abgepackt.

Beschreibung & Einsatzbereich

• Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw.
• Sichere Verankerung im Baustoff mit Barracuda 14/70
• Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben
• Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren
• Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras
• Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern

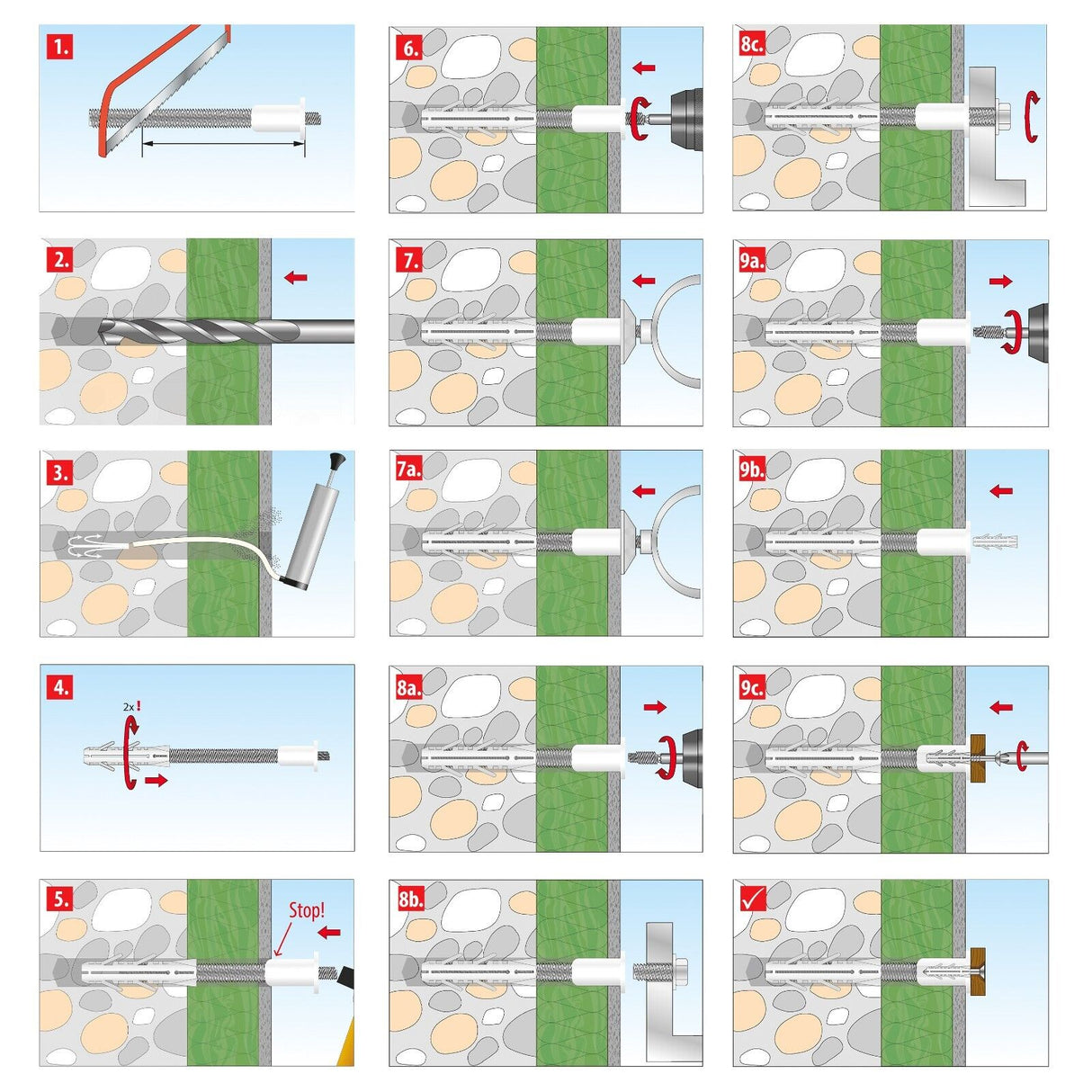

Verarbeitung & Montage

• Gewindestange auf die benötigte Länge kürzen
• Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
• Bohrloch reinigen
• Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
• Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist.
• Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt
