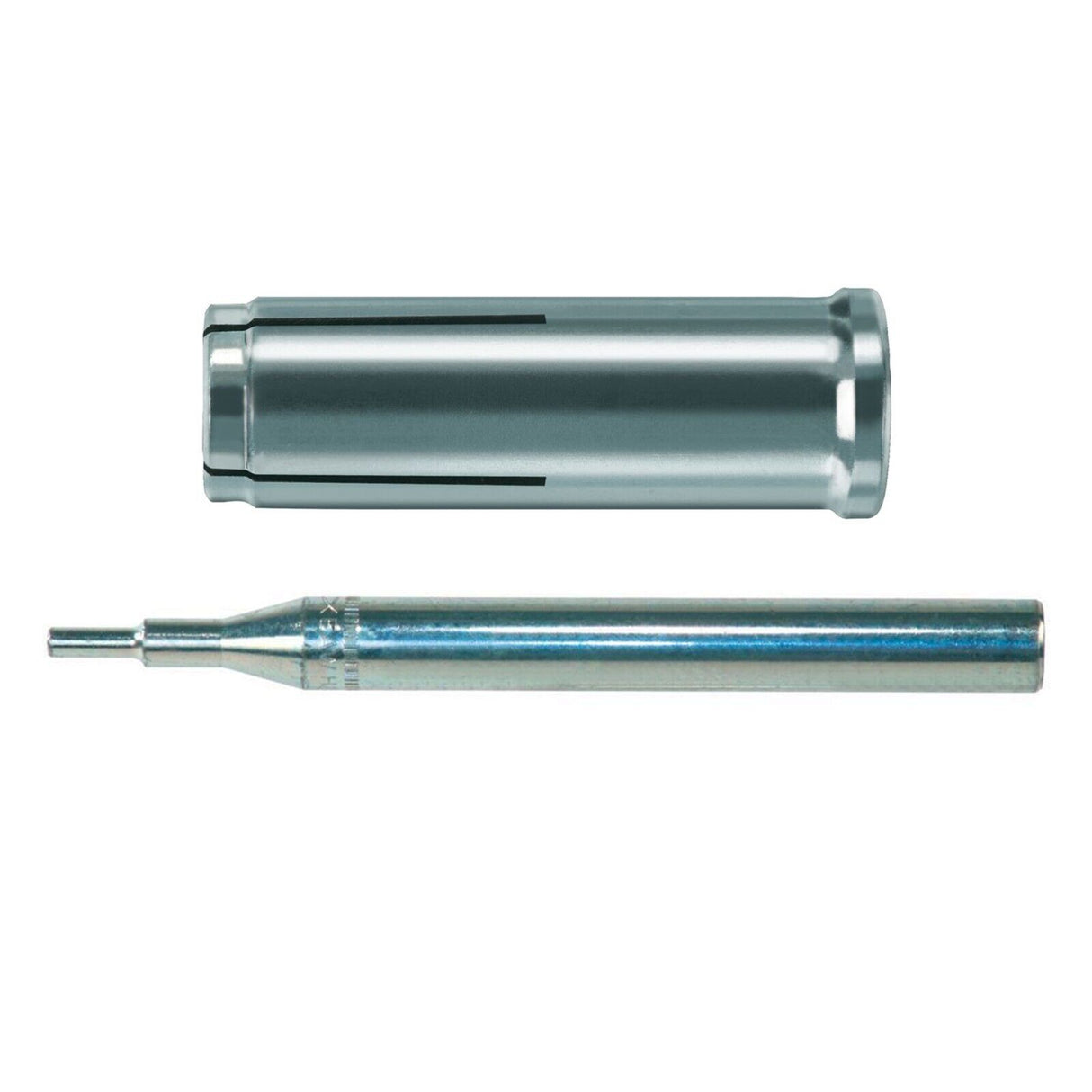

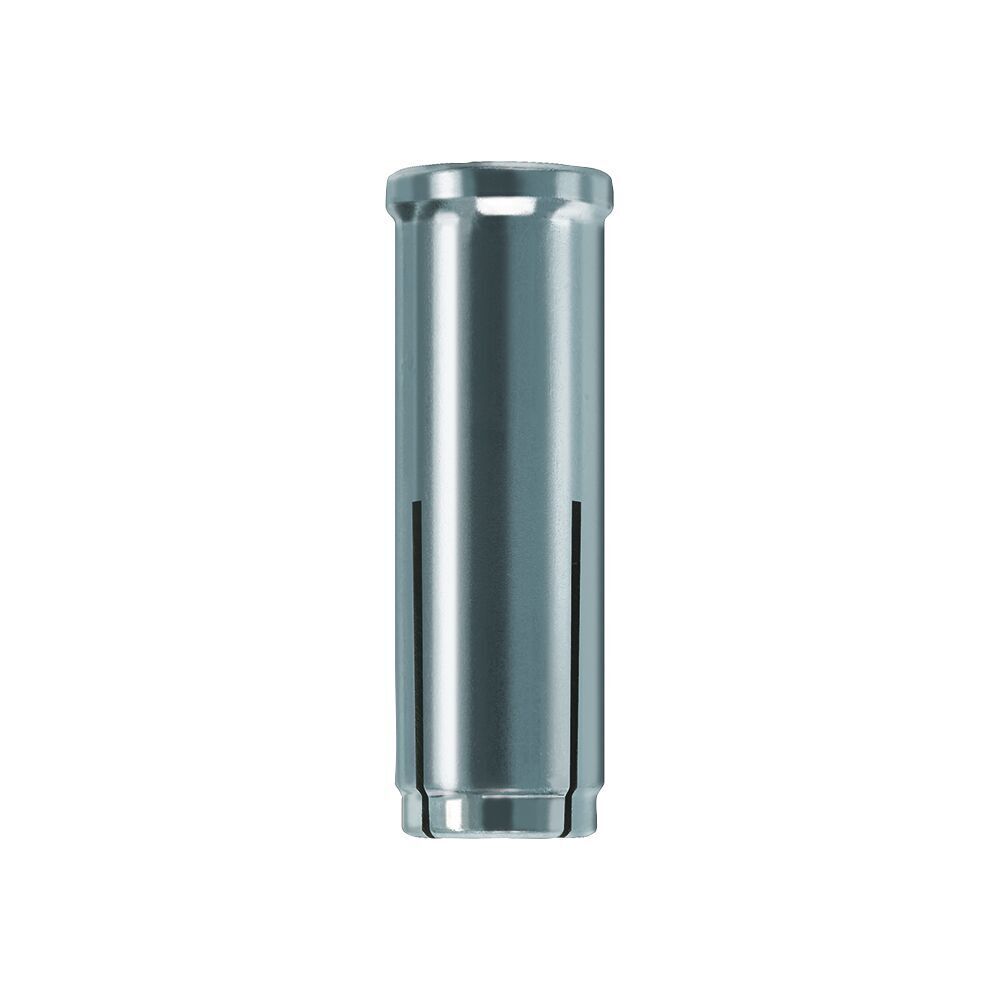

UPAT Einschlaganker USA M8 - M12 (Setzwerkzeug optional)

Der Upat Einschlaganker USA ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet.

Eigenschaften

• Geprüfte Sicherheit:
  Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme, ETA Beton Option 7 für Einzelbefestigung, sowie Feuerresistenz und Sprinkleranlagen.
• Einfache Schlagmontage:
  Der Rand sichert den Einschlaganker gegen das Durchrutschen in das Bohrloch und ermöglicht eine oberflächenbündige Befestigung-
• Kein Drehmoment:
  Durch die Schlagmontage ist kein Drehmoment bei den metrischen Schrauben erforderlich.
• Hohe Lasten:
  Die Einschlagankerhülse mit innenliegendem Spreizkonus ermöglicht hohe Tragfähigkeiten in Beton.
• Robuste Verankerung:
  Die Einschlagankerhülse ist spanlos aus einem Stück gepresst und besonders widerstandsfähig.
• Flexibles Montieren:
  Durch das metrische Innengewinde können Gewindestangen, -haken oder -schrauben flexibel montiert und oberflächenbündig demontiert werden.
• Sichere Setzkontrolle:
  Die beim Verspreizen mit dem Setzwerkzeug aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.
• Stahl, galvanisch verzinkt.

Einsatzbereich

• Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
• Beton C20/25 bis C50/60, ungerissen

Projekte

• Sitzbank
• Deckenabhängung
• Rohrbefestigung
• Kabeltragsysteme
• Mülleimer
• Stadionsitze
• Lüftungskanäle

Montage

• Der Upat Einschlaganker USA wird in der Vorsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Einschlaganker einschlagen. Setzwerkzeug eintreiben. Bauteil mit Schraube montieren - fertig
